옥내소화전함 - INDOOR HYDRANT CABINET ◑ |
- 옥내소화전 시스템에 사용하는 Cabinet는
노출형 및 매립형으로 구분되며 상단부에는 위치표시등,
경종, 발신기, 기동램프
등을 설치하고 하단부에는 호스, 앵글 밸브, 호스걸이,
관창을 구비하여
화재시 사용하는 옥내소화전
설비입니다.
▣
Type : 매립, 노출, 망입유리형, 단구방수구겸용,
쌍구방수구겸용
[소화전
+ 계량기겸용 - APT용] |
|
|
 |
|
 |
|
 |
| ▣
소화전 셋트 |
|
▣
소화전함 표준형 |
|
▣
소화전·방수구 내장형 |
| 품 명 |
규 격(mm) |
재 질 |
수량 |
| 철제함 |
1200x650x180
(H x W x D)
1.6t |
SS41 |
|
| 스텐함 |
1200x650x180
(H x W x D)
1.5t |
SS304 |
|
소방
호스 |
|
|
|
소화전
밸브 |
|
|
1EA |
호스
걸이 |
회전식 SUS |
|
1EA |
|
|
| 품 명 |
규 격(mm) |
재 질 |
| 철제함 |
1200x650x180
(H x W x D)
1.6t |
SS41 |
| 스텐함 |
1200x650x180
(H x W x D)
1.5t |
SS304 |
소화전
표 시 |
실크인쇄(철제함)
청동글자(스텐함) |
|
|
| 품 명 |
규 격(mm) |
재 질 |
| 철제함 |
1200x650x180
(H x W x D)
1.6t |
SS41 |
| 스텐함 |
1200x650x180
(H x W x D)
1.5t |
SS304 |
소화전
표 시 |
실크인쇄(철제함)
청동글자(스텐함) |
|
|
 |
 |
 |
 |
 |
| [
소화전전용 ] |
[
망입유리 ] |
[
단구용 ] |
[
양수기 ] |
[
망입유리 ] |
 |
 |
 |
 |
 |
| [
소화전전용 ] |
[
노출소화전함 ] |
▶
재 질 : SS41 1.6t , SUS304 1.5t |
|
| |
|
- 옥내소화전 시스템에 사용하는 Cabinet는
노출형 및 매립형으로 구분
되며 상단부에는 위치표시
등, 경종, 발신기, 기동램프 등을 설치하고
하단부에는 앵글 밸브,
호스, 호스걸이, 관창을 구비하여 화재시
사용하는 옥내소화전 설비입니다.
| Model |
SFH-IN |
| Size |
650
x 180 mm, 별도규격도 주문가능 |
| Material |
Steel,
Stainless Steel Plate |
| Paint
color |
Red/lvory |
| User
print |
Silk
Print, Brass |
| Type |
매립,
노출, 망입유리형, 단구방수구겸용,
쌍구방수구겸용, 소화전+계량기겸용(APT용) |
|
|
|
|
| |
| ◐
옥외소화전함 - OUTDOOR HYDRANT CABINET ◑ |
|
- 옥외소화전 소화설비에 사용하는 Cabinet는
옥외소화전 5m 이내에
설치하는 것으로 상단부에는
위치표시등, 펌프기동등을 설치하고
하단부에는 호스 및 관창을
구비, 화재시 옥외소화전에 연결하여
건물 외부소화에 사용하는
시설입니다.
[Type
: 바닥고정형, 벽고정형]
▣
옥외소화전함
| 품
명 |
규
격(mm) |
재
질 |
| 철
제 함 |
1200x650x200
(H x W x D) 1.6t |
SS41 |
| 스
텐 함 |
1200x650x200
(H x W x D) 1.5t |
SS304 |
| 소화전표시
|
실크인쇄(철제함)
, 청동글자(스텐함) |
|
|
|
|
| |
| ◐
방수용 기구함 - HOSE CABINET ◑ |
- 방수구함, 시험밸브함, 계량기함, 격납함 등
소화설비에 필요한 각종함을 주문에 의해 생산공급하고
있습니다. [Type
: 노출형, 매립형] |
|
|
 |
|
 |
| ▣
방수용 기구함 |
|
▣
방수구함 |
| 품 명 |
규 격(mm) |
재 질 |
| 철 제 함 |
1200x650x180
(H x W x D) 1.6t |
SS41 |
| 스 텐 함 |
1200x650x180
(H x W x D) 1.5t |
SS304 |
| 소화전표시 |
실크인쇄(철제함),
청동글자(스텐함) |
|
|
| 품 명 |
규
격(mm) |
재 질 |
| 철 제 함 |
500x400x200
(H x W x D) 1.6t |
SS41 |
| 스 텐 함 |
500x400x200
(H x W x D) 1.5t |
SS304 |
| 소화전표시 |
실크인쇄(철제함),
청동글자(스텐함) |
|
|
| |
| ◐

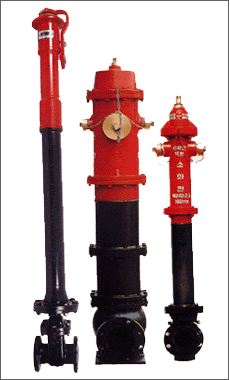

포스트 인디케이토 밸브 - Post indicator Value ◑ |
| ▣
지상식 - Ground Type |
- Post Iindicator Valve는
Underground 소화수 배관에 사용
되는 개폐표시형
밸브입니다. 설치지역의 동결온도에
따라 표준길이
이상일때는 주문을 해야 합니다.
(Gear
Type, Key Operation Type)
Outdoor Hydrant는
석유화학 플랜트
설비전용으로 설계 제조되어 대용량,
고양정 사용이
가능하며 설치된 상태에서도 내부 부품교환
이 가능한
구조입니다. 용도에 따라 유량조절이 가능하며
(밸브 설치시)
화재장소에 따라 이동이 용이하고(호스 연결
시)모니터
적재구조에서도 소방흡수차의 연결구(펌프섹션)
을 갖고 있어
광범위한 용도에 사용되는 Dry구조입니다. |
|
|
| |
▣
Model : SOHM(S)
Size : 150A
Max Pressure : 14 kg/㎠
Test Pressure : 20 kg/㎠
Material : Cast Iron or
Bronze
Paint Color : REd / Yellow
Connection Type : In - KS/ANSI
Flange
Out
- 2-65(밸브별도FE
1-115
Pump Suction
1-80A,
100A, Elbow
(Monitor
연결부)
Weight : 290kg(매립깊이 830mm) |
|
|
|
|
| |
|
| ▣
지하식- Under Ground Type |
▣ Model
: SBH
Size : 100A
Max Pressure : 14 kg/㎠
Test Pressure : 20 kg/㎠
Weight : 약 31kg
Connection Type : In - 16k 4"
Flange
Out - FE65
Material : Cast Iron or Bronze
Finish : 내 외부 수지 분체도장 |
|
|
|
|
| |
| ◐
관 창 - Nozzle ◑ |
 |
|
 |
| ▣
방사형 관창 |
|
▣
직사형 관창 |
|
| Model |
SSN40A |
SSN65A |
| Pressure
kg/㎠ |
3 |
6 |
9 |
3 |
6 |
9 |
|
|
6 |
8 |
10 |
6 |
8.8 |
10 |
| A |
15 |
22 |
25 |
15 |
23 |
27 |
| B |
18 |
25 |
27 |
19.5 |
27.6 |
30.4 |
| C |
24 |
30 |
33 |
26 |
32.5 |
35.2 |
|
|
9.5 |
15 |
21 |
9.5 |
15 |
19 |
| A |
12 |
15 |
18 |
13 |
18.5 |
21 |
| B |
16 |
18 |
20 |
16 |
20.1 |
23 |
| C |
20.1 |
23 |
27 |
20 |
24 |
30 |
| Weight(kg) |
1.2 |
1.98 |
Capacity
at
3.5kg/㎠ |
Straight |
180
ℓpm |
390
ℓpm |
| Fog |
390
ℓpm |
820
ℓpm |
| Meterial |
|
Brass, Bronze |
Test Pressure
Max Pressure |
20kg/㎠ |
| 14kg/㎠ |
|
|
| |
 |
| ▣
포관창 - AIR FOAM NOZZLE |
|
- Air Foam Nozzle은 물만으로는 화재진압이
어려운 유류
화재시 Monitor에
연결하거나 Hose에 연결 사용하는
포관창입니다. Portable방식에도
사용가능한 Pick-up
Tube타입과 일반타입이
있습니다.
| Model |
SFN |
| Size |
40A,
65A |
| Thread
Type |
FE40,
FE65, FE65A |
| Max
Pressure |
14
kg/㎠ |
| Material |
AI,
Alloy or Bronze |
| Capacity
at 3.5 kg/㎠ |
40A
: 130리터 pm
65A : 400리터
pm
65A : 950리터
pm |
| Weight |
1
kg, 5 kg |
|
| |
|
|
|
| |
◐
옥내소화전 방수구 - ANGLE VALVE ◑
-
건물내부의 소화전함속에 설치하여 소화용수를 방출시키는데 사용되는 밸브입니다. |
|
| Model
No. |
FIH
40 |
FIH
65 |
| 규
격 |
40A |
65A |
| Outlet |
FE40 |
FE65 |
| inlet |
PT
1 1/2" |
PT
2 1/2" |
| 내압시험압력 |
20
kg/㎠ |
20
kg/㎠ |
| 최고사용압력 |
15
kg/㎠ |
15
kg/㎠ |
| 중
량 |
1.52
kg |
3.68
kg |
| 재
질 |
Bronze |
Bronze |
|
|
| |
| ◐
소방호스 - FIRE HOSE ◑ |
|
▣
폴리우레탄 내장호스(Polyurethane Lined
Hose)
| 구
분 |
Hyter
내 장 Hose |
| 규
격 |
40mm
(옥외용) |
65mm
(옥외용) |
40mm
(이중
쟈켓트) |
65mm
(이중
쟈켓트) |
| 적
요 |
| 파단압력 |
56kg/㎠ |
58kg/㎠ |
95kg/㎠ |
90kg/㎠ |
| 중
량(g/m) |
155g |
270g |
315g |
570g |
| 내장의
두께 |
0.32mm |
0.32mm |
0.32mm |
0.32mm |
| 신
장 율 |
1% |
1.4% |
2.3% |
2.3% |
| 내장노화전인장강도 |
350kg/㎠ |
350kg/㎠ |
350kg/㎠ |
350kg/㎠ |
| 내장노화전신장율 |
580% |
580% |
580% |
580% |
| 내장노화후
인장강도 |
338kg/㎠ |
338kg/㎠ |
338kg/㎠ |
338kg/㎠ |
- 내마모성이 우수하며
장기사용이 가능합니다.
- 가볍고 취급이 간편하므로
조작이 용이합니다.
- 내압력 및 파단력이
높아 안전성을 보증합니다.
- 장시간 보관시에도
내부 튜브가 유착되지 않아 반영구적으로
사용이
가능합니다. |
|
|
|
| |
|
▣
고무 내장호스(Rubber Lined Hose)
| Model |
SRH-40S |
SRH-65S |
SRH-40D |
SRH-65D |
| Jacket |
Single |
Double |
| Work
Pres.(kg/㎠) |
7 |
9 |
20 |
20 |
| Test
Pres.(kg/㎠) |
15 |
18 |
40 |
40 |
| Weight(g/m) |
220 |
390 |
380 |
525 |
| Weight
of Coupling |
0.72
kg |
1.91
kg |
1.02
kg |
2.74
kg |
| Burst
Pres.(kg/㎠) |
60 |
62 |
95 |
96 |
| Dia.
of 15m Hose Coil w/coupling |
290 |
320 |
400 |
400 |
| Standard
Length |
15,20,25
or 30m. Length up to 60m
can be delivered |
- 내온성이 높은 이중
합성고무(EPDM)를 사용하여 장기사용이 가능하며
고품질
설계로 Jacket과의 접착력이 견고합니다. 20kg/㎠의
고압호스는
대형플랜트,
빌딩, 선박 등 대형화재에서 요구되는 신속한 대량방사가
가능하며
9kg/㎠이하는 주로 옥내외 소화전 설비에 사용되는 호스이며
취급이
용이한 구조로 되어있습니다. |
|
|
|
| |
| ◐
호스걸이 - HOSE RACK ◑ |
|
| Type |
회전식 |
| Threaded
Type |
FE40 |
| Material |
Stainless
Steel , Brass |
| Size |
70
x 450
(호스 40A-2본용이며,
별도규격 제작) |
- 호스를 사용하신 다음에는 반드시 건조한 후에 보관하셔야
합니다.
- 호스는 보관상태 여부에 따라 사용기간이 결정됩니다.
- 회전식 호스걸이는 유사시 사용이 용이하고 최적의 보관상태가
됩니다.
- 스텐레스 스틸로 제조됐으며 간단하게 설치됩니다.
- 의장 및 실용신안 등록 |
|
|
|
| |
| ◐
비상콘센트(소화전내장형) ◑ |
|
▣
Model No : HR-E-9801
위치표시등 : AC220V용
배선용차단기 : 삼상-3P 30AF , 단상-2P 20AF
플럭접속기 : 삼상-접지형3극 480V/30A, 단상-접지형2극
250V/15A 외함재질 : 1.6mm
크기 : 237mm x 154mm x 73mm |
|
|
|
| |
| ◐

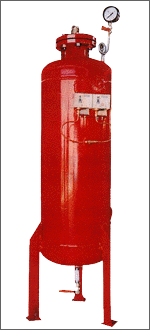

압력탱크 - Pressure Tank ◑ |
|
- 압력탱크는 자동설비의 핵심으로 쳄바내부의 압력을
압력 S/W로
감지해서 설정된 압력범위내에서
주 및 보조펌프를 자동기동 및
정지시키는 용도로 사용됩니다.
호칭규격
: 100ℓ , 200ℓ . (10kg/㎠,20kg/㎠)
최고사용압
: (10kg/㎠,20kg/㎠)이하
시험압력
: 20kg/㎠,40kg/㎠
재질
: Steel(SS400)
호칭규격
: 100ℓ,200ℓ
| 규
격 |
10kg/㎠ |
20kg/㎠ |
| 내
용 |
| 최고사용압 |
10kg/㎠이하 |
20kg/㎠이하 |
| 시
험 압 력 |
20kg/㎠ |
40kg/㎠/td>
|
| 재
질 |
(SS400) |
| 몸
통 둘 레 |
365 |
566 |
| 조립시
총높이 |
1405.3mm |
1564mm |
| 몸
통 두 께 |
3.6t |
9t |
|
| |
|
|
|
| |
| ◐
물올림탱크 - Priming Tank(100L ,150L )◑ |
|
|
- 물올리탱크는 수원의 위치가 모타펌프의
아래부분이거나, 측방향으로 거리가
멀때 모터펌프
2m위에 설치합니다. 펌프내부에 Air유입을 방지하여
펌프기동시
펌프의 공회전방지
용도에 사용합니다.
* 용 량 : 100L
* 본체재질 : SBC
& STS
* 중 량 : 자립형
- 68kg , 벽쾌형 - 52 kg
| 항
목 |
A |
B |
C |
D |
E |
F |
t |
| 100 |
500 |
550 |
600 |
200 |
110 |
50 |
3.2 |
| 150 |
550 |
550 |
650 |
200 |
110 |
50 |
3.2 |
| 200 |
600 |
650 |
700 |
200 |
110 |
50 |
3.2 |
|
|
|
|
| |
| ◐
수격방지기 - Water Hammer Arrester ◑ |
 |
|
 |
규 격 : 40A,50A,65A,80A,100A,
125A,150A
용 도 : 관내의 불규칙한 압력의
충격파를
초단시간내에
흡수하여
WATER
HAMMER
작용을 소멸시킴. |
|
|
|
| 규 격 |
H
(mm) |
B
(mm) |
공기
용량ℓ |
취부구
D(mm) |
사용구경
INCH |
총중량 |
| WHA-40-65 |
300 |
100 |
3.4 |
40 |
1½"이하용
|
11kg |
| WHA-65-600 |
300 |
100 |
5.7 |
40 |
2"~2½용 |
11kg용 |
| WHA-100-125 |
330 |
125 |
10.8 |
65 |
3"~4"용 |
14kg |
| WHA-200-150 |
450 |
150 |
9.4 |
80 |
5"~8"용 |
17.5kg |
| WHA-0250-400 |
660 |
350 |
34.5 |
100 |
10"이상 |
|
|
|
| |
| ◐
옥내,외 소화전설비 밸브류 ◑ |
 |
 |
 |
| [ 릴리프
밸브 ] |
[ 자동배수
밸브 ] |
[
감압 밸브 ] |
- 배관내의 높은
압력을 자동
으로 배출하여
관 및 각종
기기를 보호합니다.
|
|
- 자동드래인을 목적으로 하는
곳이나 송배수관중에
동파
방지용도로
사용합니다.
* 호칭규격 : 20A
* 사용압 : 개방 0.21 kg/㎠
폐쇄
0.6 kg/㎠
* 재질 : Brass |
|
| Model |
SPR
40 |
| Size |
40A |
| Material |
Brass |
| Test
Pressure |
50kg/㎠ |
| Resist
Pressure |
30kg/㎠ |
|
|
| |
 |
[ 스모렌스키
체크밸브 ] |
|
| Model |
DSMV |
| Size |
40A-300A |
| Test Pressure |
20kg/㎠ |
40kg/㎠ |
| Working Pressure |
10kg/㎠ |
20kg/㎠ |
| Applicable Temper |
80℃이하 |
| Applicable Fluid |
Water |
| Material |
Cast Iron,
Bronze |
| Connection Flanged |
K/S 10kg/㎠
[FF Type] |
K/S 20kg/㎠
[FF Type] |
|
|
| |
 |
[댐퍼 스위치 부착] |
|
| Model |
DOSY |
| Size |
50A-150A |
| Test Pressure |
20kg/㎠ |
40kg/㎠ |
| Working Pressure |
10kg/㎠ |
20kg/㎠ |
| Applicable Temper |
80℃이하 |
| Applicable Fluid |
Water |
| Material |
Cast Iron |
| Connection Flanged |
Open/Class
Signal Seitch, DC 24/6A Ac 220V/10A |
|
|
| |
 |
[버터플라이밸브] |
|
| Model |
DBY |
| Size |
50A-150A |
| Test Pressure |
20kg/㎠ |
40kg/㎠ |
| Working Pressure |
10kg/㎠ |
20kg/㎠ |
| Applicable Temper |
5℃ ~ 75℃ |
| Applicable Fluid |
Water |
| Material |
Cast Iron |
| Connection Flanged |
Open/Class
Signal Seitch, DC 24/6A Ac 220V/10A |
|
|
| |
