수 신 기 ◑ |
 |
1. 모든 표시방법을 한글화
2. 수신기 및 중계기의 자체진단 기능보유
3. 각종 중계기 정보 및 데이터를 실행. 저장 가능
4. 사용자만이 고유번호를 선정하여 정보 및 데이터변경.
실행기능
5. 통신 및 중계기의 이상유무 상시감시로 안전성 및
신뢰도 향상
6. 화재등 이상 발생시 원격 감시자에게 무선통신기능(삐삐기능)
내장 |
|
|
| DS-1000
SYSTEM |
|
| |
 |
- 최근 건물의 대형화, 고층화됨에 따라 인텔리전트
빌딩 또는 스마트
빌딩이라하여 인공지능
건물(Intelligent Building System)이
많이
설계되어 건축되고 있습니다.
미국 국내 시장의 45% 이상을 점유
하고 있으며 세계 최대의
전문방재시스템 회사인 미국 SIMPLEX
사의 자동화재감지 및
제어시스템시리즈는 기존의 일반적인 건물
뿐만 아니라 정확도를
생명으로 하는 첨단의 건축물인 인텔리전트
빌딩에도 가장 적합하게
설계, 제작된 첨단 종합방재/감지제어
시스템입니다.
[
특징/UL 및 ULC승인 ISO 9002 획득 ]
1.
STAND ALONE기능
2.
정확성
3.
확장성
4.
프로그램 기능
5.
자기진단 기능
6.
다중채널 방송기능
7.
감지기 감도분석 및 통보기능
8.
감지기 축적 및 즉시경보기능
9.
과거기록 보고기능
10.
빌딩관리기능
11.
RP배전반 불필요 |
|
|
| I.B.S
수신기 |
|
| |
 |
모델명 : PR1-05
형식 : 창구식,반도체식
회로수 : 5회로
입력전원 : AC110/200V, 50/60Hz
예비전력 : DC24V 500mAh, Ni-Cd BATTERY
회로전압 : DC24V
정격전류 : 400mAh/200mAh
사용환경 : -10℃ ~ 50℃
접속 감지기수 - 차동식, 정온식: 필요수, 연기식 :
1회로당 10개이하
선로저항 : 50Ω이하
종단저항 : 10kΩ 1/4w
회로구조 : IC방식
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 : 355 x 280 x 82
중량 : 5.5kg |
|
|
| P형
1급 5회로 |
|
| |
 |
모델명 : PR2-05
형식 : 창구식,반도체식
회로수 : 5회로
입력전원 : AC110/200V, 50/60Hz
예비전력 : DC24V 500mAh, Ni-Cd BATTERY
회로전압 : DC24V
정격전류 : 400mAh/200mAh
사용환경 : -10℃ ~ 50℃
접속 감지기수 - 차동식, 정온식: 필요수, 연기식 :
1회로당 10개이하
종단저항 : 10kΩ 1/4w
회로구조 : IC방식
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 : 355 x 280 x 82
중랑 : 5.5kg |
|
|
| P형
2급 5회로 |
|
| |
 |
모델명 : PRR-10, PRR-15, PRR-20,
PRR-25, PRR-30, PRR-35, PRR-40
형식 : 창구식,전자계전기식
회로수 : 10, 15, 20, 25, 30, 35,
40회로
입력전원 : AC110/200V, 50/60Hz
예비전력 : DC24V 1200mAh, Ni-Cd BATTERY
회로전압 : DC24V
정격전류 - 10~20회로 : 800/400mAh
21~30회로
: 1800/900mAh
31~40회로
: 2400/1200mAh
사용환경 : -10℃ ~ 50℃
접속 감지기수 - 차동식, 정온식: 필요수, 연기식 :
1회로당 10개이하
선로저항 : 50Ω이하
종단저항 : 10kΩ 1/4w
회로구조 : RELAY방식
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 - 10회로 : 380 x 310 x 120
15회로
~ 20회로 : 480 x 365 x 130
21회로
이상 : 660 x 430 x 192
선택사항 : 유도등점멸, 적상발화, 방송연동등 주문에
의함
복함형수신반(벽재형) 규격
21회로
~ 30회로 : 660 x 500 x 200
31회로
~ 40회로 : 800 x 500 x 200
41회로
~ 50회로 : 1000 x 500 x 200 |
|
|

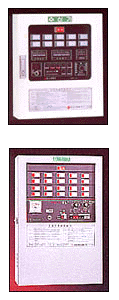

| P형
1급(벽부형) |
|
| |
 |
구조 : 벽괘형(표준형)
표준선회수 : 5회선
전원 : AC110V/220V겸용
회로전압 : DC24V
예비전원 : DC24V 1.2Ah
형식승인번호 : 수 99-6
니켈 카드늄전지 내장
감지기 : 차동식, 정온식 30개 이하
접속 : 연가식 1회로당 10개 이하
종단저항 : 10K, 1/4W |
|
|
| P형
1급(표준형) |
|
| |
 |
형식승인번호 : 수 96-30
형별 : P형 1급 벽부형
정격입력전압 : AC 110/220V, 50-60Hz
예비전원 : DC 24V Ni-cd 축적지 1,200mAH
내장
회로전압 : DC 24V
최대소비전력 : 150VA
회로수용능력 : 10~30회로(자탐회로)
비화재보 방지기능 : 화재신호 축적기능 내장
감시장치 : 화재, 회로전압, 전원이상, 발신기, 회선접지,
저수위감시,
비상전원감시,
펌프작동확인 및 P.S확인등
제어장치 : 경보정지, 복구, 전원시험, 회로시험, 비상전원시험,
유도등
펌프기동, 비상방송부저 스위치
접점출력 : 회로당 1A이하
감지기 선로단선 : 선로 차단시 해당회로 자동점멸
외함크기 : 400 x 600 x 172 mm
외함재질 : 1.2mm 강판
도장색상 : D-31791
설치기준 : 소방기술 기준에 관한 규칙 제 83조 |
|
|

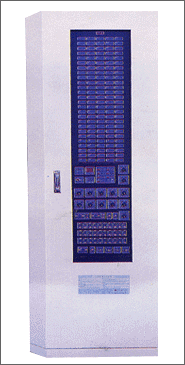

| P형
1급 복합식 |
|
| |
 |
형식승인번호 : 수 95-34
형별 : P형 1급 자립형
정격입력전압 : AC110/220V, 50-60Hz
예비전원 : DC 24V Ni-cd 축전지 내장(회로수에
따라 용량 선정)
회로전압 : DC 24V
최대 소비전력 : 250VA(100회로 기준)
회로 수용능력 : 10~18회로(자탐설비만 수용할 경우)
비화재보 방지기능 : 화재신호 축적기능 내장
감시장치 : 경보정지, 복구, 전원시험, 회로시험 스위치
접점출력 : 회로당 1A이하
감지기 선로단선 : 선로차단시 해당회로 자동점멸
외함크기 : A형 - 500 x 1,800 x 350
(mm)
B형
- 700 x 1,800 x 350 (mm)
외함재질 : 1.6mm 강판
도장색상 : D-31791
설치기준 : 소방기술기준에 관한 규칙 제83조 |
|
|

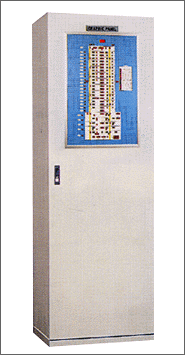

| P형
1급 자립형 |
|
| |
 |
형식승인번호 : 수 94-19
형별 : R형
정격입력전압 : AC 110V/220V, 50~60Hz
예비전원 : DC 24V Ni-cd 축전지 내장
회로전압 : DC 24V±10%
최대 소비전력 : 250VA
회로 수용능력 : Hi-MUX 중계기 2회로용 500개
(입력
1,000, 출력 1,000회로)
아날로그 수신능력 : 아날로그 감지기 또는 SPOT ADRESS
감지기
500개
수신반의 종류 : 4채널형 - 250ADDRESS/500회로
8채널형
- 500ADDERSS/1,000회로
화재, 이상표시 : LCD(액정표시 장치)에 의한 한글,
영문, 숫자표시
채널당 회로수 : 63ADDRESS/입.출력 각 126회로
외함크기 : 가로 700mm x 높이 2,000mm x
깊이 400mm
외함재질 : 1.6mm강판
설치기준 : 소방기술 기준에 관한 규칙 제 83조
도장색상 : D-31791 |
|
|

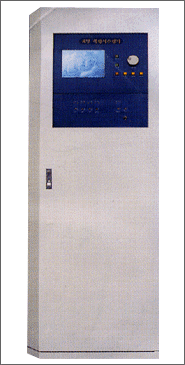

| R형(Hi-MUX
수신기) |
|
| |
 |
형식승인번호 : 수 86-8
형별 : R형
정격입력전압 : AC 110/220V, 50~60Hz
예비전원 : DC 24V Ni-cd 축전지 2,400mAh
내장
회로전압 : DC 24V±10%
최대 소비전력 : 250VA
회로수용능력 : 입력 960, 출력 660회로
중계기 접속수 : 3000형 중계기 30대(표준형 중계기
32/22회로)
화재.이상표시 : 7-SEGMENT LED에 의한 중계기
및 회로번호 표시
비상방송연동 : 비상방송반과의 연동을 위한 충별 무전압접점
출력회로
내장
감시장치 : 전원, 화재, 발신기, 전화, CPU 감시표시
등
제어장치 : 회로시험, 경보정지, 전원시험 스위치
외함크기 : 가로 700mm x 높이 2,000mm x
깊이 400mm
외함재질 : 1.6mm 강판
설치기준 : 소방기술 기준에 관한 규칙 제 83조
도장색상 : D-31791 |
|
|
| R형(D-MUX
3000형 수신기) |
|
| |
 |
모델명 : DS-R000
입력전원 : DC24V
사용환경 : -10℃ ~ 50℃
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 : 5-30회로 : 480 x 360 x 130
, 30회로이상 : 주문제작
접속기기 : P형 1급 수신기, 복합수신반 기타제어반
|
|
|
| 부수신기
|
|
| |
|
|
모델명 |
PRS-000
|
PRM-000 |
|
형 식 |
전자계전기식
|
전자계산기식 |
|
표시구조 |
장구식 |
지도판식 |
|
회 로 수 |
주문사항 |
주문사항 |
|
입력전원 |
AC110/220V, 50/60Hz |
AC110/220V, 50/60Hz |
|
예비전원 |
DC24V 1200mAh
Ni-Cd BATTERY |
DC24V 1200mAh
Ni-Cd BATTERY |
|
회로전압 |
DC24V |
DC24V |
|
정격전류 |
2.1A/1A~12 8A/6 8A |
2.1A/1A~12 8A/6 8A |
|
사용환경 |
-10℃ ~ 50℃ |
-10℃ ~ 50℃ |
|
접 속 감 |
차동식.정온식 : 필요수 |
차동식.정온식 : 필요수 |
|
지 기 수 |
연기식 1회로당 10개이하 |
연기식 1회로당 10개이하 |
|
선로저항 |
50 이하 |
50 이하 |
|
종단저항 |
10KΩ 1/4W |
10KΩ 1/4W |
|
회로구조 |
RELAY방식 |
RELAY방식 |
|
외항저항 |
1.6mm CR |
1.6mm CR |
|
도장색상 |
IVORY |
IVORY |
|
선택사양 |
P형 1급 벽부형의
선택사양및 소화설비,제연설비.
덤프 내장형등 |
|
형식번호 |
수 95~8
(일반수신기) |
|
함식번호 |
수 95~44(복합형수신기) |
[
규 격 ]
| |
60회로
이하 |
80회로
이하 |
120회로
이하 |
170회로
이하 |
200회로
이하 |
200회로
이상 |
| H |
1500 |
1700 |
1800 |
2000,1800 |
2000 |
주문에
의함 |
| W |
600 |
600 |
600 |
600,900 |
900 |
| D |
400 |
400 |
400 |
400,400 |
400 |
|
| 자립형수신기(P형
1급) |
|
| |
 |
모델명 : HLR-00HC
정격전압 : AC110/220V
예비전원 : DC24V, 1200mA
사용환경 : -10℃ ~ 50℃
종단저항 : 10KΩ 1/4W
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 : 660 x 430 x 200 |
|
|
| 하론
및 이산화탄소 수신기 |
|
| |
 |
모델명 : SSR-00S
정격전압 : AC110/220V
예비전원 : DC24V, 1200mA
사용환경 : -10℃ ~ 50℃
종단저항 : 10KΩ 1/4W
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 : 660 x 430 x 200 |
|
|
| 스프링클러
수신기 |
|
| |
 |
모델명 : ESR-00ES
정격전압 : AC110/220V
예비전원 : DC24V, 1200mA
사용환경 : -10℃ ~ 50℃
종단저항 : 10KΩ 1/4W
구성 : 방배연담파, 도아릴리즈, 방화샷다,방연커텐,배연창등
외함재질 : 1.2mm CR
도장색상 : IVORY
규격 : 660 x 430 x 200 |
|
|
| 배연설비
수신기 |
|
| |
| ◐
중 계 기 ◑ |
 |
형식승인번호 : 증 94-2
형별 : R형 사용전압 : DC 24±10%
감시전류 : DC 24V 15mA
작동시 전류 : DC 24V 75mA
접점 출력용량 : DC 24V 1A 이하
환경조건 : -10℃, 90%RH
회로수용능력 : 입력 2회로, 출력 2회로
전송선로 배선방법 : 병렬접속 방식
크기 : 가로 75mm x 세로 59mm x 높이 25mm
ADDRESS 설정방식 : 7PIN DIP SWITCH
ON-OFF방식
과전류 차단방식 : PLOY SWITCH에 의한 과전류
자동 차단방식
중계기 이상표시 : 적색 발광 다이오드에 의한 이상확인
표시
접속 수신기 : Hi-Mux 수신기(MODEL NO.RYMO-01)
외함재질 : 백색 POLY CABONATE
설치기준 : 소방기술 기준에 관한 규칙 제 84조 |
|
|
| R형(Hi-MUX
중계기) |
|
| |
 |
형식승인번호 : 중 86-3-1
형별 : R형
정격입력전압 : AC 110/220V, 50~60Hz
예비전원 : DC 24V Ni-cd 축전지 1,200mAh
내장
회로전압 : DC 24V±10%
최대 소비전력 : 125VA
회로수용능력 : 입력 32회로, 출력 22회로
환경조건 : -10℃~50℃, 90%RH
접점출력 용량 : DC 24V 1A이하
감시장치 : 전원 표시등, 화재 표시등, 예비전원 표시등,
전압계
시험스위치 : 예비전원 시험스위치
입.출력 회선수 조정 : 입력÷8회선 단위, 출력÷기본
6회선에
8회로
단위 증설
전송선로 배선방식 : 송배선 방식
접속 수신기 : D-MUX 3000형 수신기
외형크기 : 가로470mm x 높이900mm x 깊이190mm(단자함
포함)
외함재질 : 1.2mm강판
설치기준 : 소방기술 기준에 관한 규칙 제 84조
도장색상 : D-31791 |
|
|
| R형(D-MUX
3000형 중계기) |
|
| |
|
|
