| ▣ 1. 수신기
특징 및 구성 ▣ |
(1)
특 징
1) 터치스크린 채택 - 기능다이얼과
제어용 스위치를 별도로 설계
2) 칼라 LCD 채택 - 다양한
그래픽을 구현하여 수신기 조작이 용이.
3) 고성능 486DX CPU를
탑재
4) 60개의 CCU 채널
5) 약 23,000 POINT의
입력, 약 20,000 POINT의 출력
6) 채널 당 96개의 중계기 접속.
7) 2초 내에 모든 입, 출력
DATA를 수집 또는 구동.
8) 중계기의 모든 상황을 알 수
있도록 설계 - 통신이상 및 중계시 version을 확인가능
9) 수신기 대용으로 노트북 컴퓨터를
사용하여 모든 조작이 가능
10) 모뎀 설치로 각 현장의 수신기 상황을
파악(OPTION)
11) 2,048 POINT의 DO 출력(비상방송)
12) 발신기와 전화 신호를 각 계통별로 확인
13) 연동 DATA의 DOWN LOAD는
엑셀 연동 표에서 수정하여 바로 컴파일
(2) 구 성
1) 조작부
* 기능 다이얼 스위치
- 오른쪽,왼쪽으로 돌려 기능을 선택한다.
* 기능 복구 스위치
- 초기화면을 표시한다.
* 선택스위치 - 기능
다이얼로 표시된 화면의 기능이 설정된다.
* 복구스위치 - 입력된
DATA를 삭제하여 초기화한다.(축적 해제시 LED가 점등된다.)
* 지구음향정지 스위치
- 지구 경종을 정지시키는 스위치다. 정지기능 사용중에는 스위치의
LED가
점등된다.
* 연동정지 스위치 -
연동된 설비동작을 정지시킨다. 정지기능 사용중에는 스위치의 LED가 점등된다.
* 음향정지 스위치 -
경종이외의 모든 음향을 정지시키고자할 때 사용되는 스위치이다.
2) 표시부
* 표시기 : 10.4
INCH COLOR LCD
* 표시문자 : 한글
및 숫자, 영문, 그림
* 표시내용 : 화재(자동화재탐지용
감지기, 발신기), 소화설비확인, 방배연동작확인, 감시회선번호,
현재시간표시,
각종 안내정보, 화재 및 단선감지회로의 위치정보(동,층,지구) 화재 및
단선감지설비,
장치명칭(배연설비, 방화문등) 조작스위치 종류(회로기동, 출력정지,
축전지시험등)
TEN-KEY로 입력한 내용
3) MCC 조작부
* 소화전 주펌프및 충압펌프
스위치 - 소화전 전용 펌프의 동작 및 정지시 사용
* 스프링쿨러 주펌프
충압펌프 스위치 - 스프링쿨러 전용 펌프의 동작 및 정지시 사용
(스프링쿨러는
2조까지 확장 가능함)
* 비상발전기 스위치
- 발전기를 강제적으로 기동 및 정지시킬 때 사용
* 부저 정지 스위치
- MCC의 각종 단선확인시 울리는 경보음을 정지시킬 때 사용
※
MCC반의 확인 신호는 액정표시창의 제어확인으로 표시 |
| |
| ▣ 2. 중계기(CAN
PROTCOL) 통신방식의 특징 및 우수성 ▣ |
(1)특
징
- 일반적인 통신방식의 수신기는 중계기에 대하여
순차적으로 신호를 수신하고 약속된 신호가 반송될 때
응답하여 신호를
수신, 제어하는 1:1통신방식이다. 때문에 데이터전송이 비효율적이며 NODE가
많아질수록
속도가 느려지며 내부 PROTOCAL의 에러가 빈번하게 발생할 수 있는 요소를 가지고
있는 반면
CAN방식은 다수 : 1 의 통신방식으로 EVENT 발생순으로 DATA 전송이 이루어지므로
효율적이며
NODE에 상관없이 DATA를 빠른 시간 안에 전송 및 처리를 할 수 있는 장점을 가지고
있다.
또한 중계기
내부의 CAN CHIP은 NOISE 및 외부 인가전압에 적응 할 수 있도록 설계가 되어
있다.
(2) 기 능
- 감지 및 기타 확인정보를 수집하여 수신기로
전송하는 중계역할 하며 이에 상응하는 제어를 담당한다.
(3) 종 류
중계기(type1)
: 1 대 1 -> 입력 1, 출력 1
중계기(type2)
: 2 대 2 -> 입력 2, 출력 2
중계기(type3)
: 4 대 3 -> 입력 4, 출력 3 |
| |
| [ 수신기 사용설명
] |
1)
표시부 설명
 |
기능복구 스위치를 누르면 나타나며
화면을 직접 터치하거나 기능 다이얼을 돌릴 또는 |
| 화살표를 누르면 이동하는 커서이며
현재의 위치를 나타낸다. |
* 기능복구
: 스위치를 누르면 항상 초기화면으로 간다.
* 선택 :
기능 다이얼이나 기능복구 스위치를 원하는 위치에 놓은 후 누르면 메뉴가 선택된다.
* 기능 다이얼
: 좌우로 돌려서 메뉴를 이동한다.
* 복구 :
발생된 모든 자료를 삭제한다.
* 지구음향정지
: 경종이 울릴 때 지구경종을 정지시킨다.
* 연동정지
: 모든 설비의 작동을 정지시킨다.
* 음향정지
: 지구경종을 제외한 모든 경보 음을 정지시킨다.
(2) 주메뉴 설명
* 화재 :
감지기나 발신기가 작동된 DATA 확인시 누른다
* 제어확인
: 제연셜비나 소화설비의 작동된 DATA 확인 시 누른다.
* 선로단선
: 중계기와 단말기간의 선이 끊어진 경우 DATA 확인 시 누른다.
* 축적상태
: 최대 90초 이내의 오동작된 감지기의 DATA 확인 시 누른다.
* 통신이상
: 수신기와의 통신이 안되는 중계기의 DATA 확인 시 누른다.
* 초기화면
: 한번 누르면 배경화면 , 두 변 누르면 대표화면이 나타난다.
* 세부조정
: 보조 메뉴를 선택할 때 누른다.
* ▼,▲
: 메뉴 이동시 누른다.
* ENTER
: 메뉴 선택시 누른다.
* 교류전원
: 전원이 정상시 교류전원이 표시된다.
* 예비전원
: 전원이 비정상시 예비전원이 표시된다.
* 전원이상
: 보조전원 이상시 표시된다.
* 발 신
기 : 발신기 동작시 표시된다.
* 출력정지
: 출력을 정지시키는 사항이 하나라도 있으면 표시된다.
* 축전지
이상 : 축전지에 충전불량이나 접속불량시 표시된다.
* 퓨즈단선
: 수신기 내부의 퓨즈가 끊어졌을 때 표시된다.
* 스위치
주의 : 하나의 스위치라도 켜져 있을 때 스위치주의가 표시된다.
* 전 화
: 전화짹에 송수화기를 접속하면 표시된다.
* 내부전원
: 수신기 전원을 표시하며 정상,높음, 낮음으로 구분된다.
(3) 세부조정 설명
* 비상방송
정비 : 비상방송 음향을 정지시킨다.
* 싸이렌
정지 : 싸이렌 음향을 정지시킨다.
* 주음향
정지 : 주경종의 음향을 정지시킨다.
* 부져정지
: 부져 음향을 정지시킨다.
* 유도등
정지 : 유도등연동을 정지시킨다.
* 제연셜비
정지 : 댐퍼, 재연창의 연동을 정지시킨다.
* 제연휀
정지 : 제연휀의 연동을 정지시킨다.
* 소화설비
정지 : 프리액션 밸브 및 알람밸브의 동작을 정지시킨다.
* 기타설비
정지 : 원하는 설비를 등록시킨 후 동작을 정지시킨다.
* 제어전원
: 중계기 전원을 정지시킨다.
* 설비전원
: 설비의 전원을 정지시킨다.
* 샷다정비
: 방화 샷다의 연동을 정지시킨다.
* 자동복귀
: 회로 검사시 자동으로 연동출력을 복귀시킨다.
* 축적기능해제
: 감지기 입력시 비화재 보호기능을 삭제시킨다.
* 출력정지
: 개별회로를 임으로 출력을 제어한다.
* 출력시험
: 중계기의 출력을 시험한다.
* 동작시험
: 감지기 입력회로를 강제로 동작시킨다.
* 통신이상
검사 : 각 중계기의 통신상태를 확인시 누른다.
* 축전지
시험 : 축전지 이상유무를 5초간 강제 방전 시켜 확인한다.
* 시계조정
: 시간표시이며 변경 시에는 (예)를 친 후 ENTER한다.
* 연동자료
: 회로 인력으로 연동출력 데이터를 확인한다.
* 메모리
삭제 : 입력된 데이터를 삭제한다.
* 프린트
인쇄 : 설치된 프린트 출력을 제어한다.
* 방재일지
: 최대 1000건까지 기록이 가능하며 발생된 자료확인시 누른다.
(4) 펌프 수동 조작반
- 스위치
MODE가 수동 : 강제로 기동시킨다.
- 스위치
MODE가 정지 : 동작을 강제정지 시킨다.
- 스위치
MODE가 자동 : 압력센서에 의해 기동된다.
*
LED가 꺼져 있을 때 : 모든 설비가 정상
*
LED가 녹색(노랑)으로 켜져 있을 때 : 선로가 단선
*
LED가 적색으로 켜져 있을 떄 : 각 설비가 동작 |
| |
| ▣ 1. 기 능
▣ |
(1) 화재, 제어 감시 기능
- 수신기는 자동화재탐지설비, 소화설비,
제연셜비 등 기타 소방에 관련된 설비로부터 신호를 수신하면
각
설비의 대표 표시등 LCD표시창 상단부에 표시되며 각각 20개의 신호를 동시에 표시한다.
20개
이상의 신호를 수신했을 경우에는 터치스크린 스위치인 화살표 버튼의 조작에 의햐여 수신하고
있는
번호를 순차적으로 표시한다. 또한 , 신호의 입력된 수량이 20개 초과 시 숫자로 화면에
TOTAL
발생
신호수로 표시되며 신호발생장소와 장치를 한글로 화면에 상세히 표시한다.
(2) 단선 감시 기능
- 항상 수신기에서 중계기까지의
배선, 중계기로 부터 단말기까지의 배선등의 단선 감시를 행하며
이상
발견 시에는 즉시 경보와 표시를 한다. 또한 펌프기동확인, 압력스위치등의 실선도 자동으로
단선
감시를 한다.
(3) 축적상태 감시 기능
- 감지기의 오동작상태를 감시하기
위한 기능으로서 10초씩 연장할 수 있으며 감지기상태의 이상
발생시에는
즉시 경보와 표시를 한다.
(4) 통신이상 상태 감시 기능
- 중계기의 이상 상태를 감시하기
위한 기능으로 중계기 상태를 파악하기 위한 기능중에 하나이다.
(5) 출력 정지 기능 - 개별 및 각 설비별로 출력을
정지할 수 있도록 한다.
(6) 출력 시험 기능 - 각 출력을 강제로 기동하여
출력상태를 TEST할 수 있다.
(7) 동작 시험 기능 - 감지기 입력 회로를 강제로
기동하여 연동 TEST를 할 수 있다.
(8) 연동 수정 기능
- 엑셀DATA를 수정하여 COMPILE후
현장에서 직접 수신기에 DOWN LODE를 할 수 있다. |
| |
| ▣ 2. 수 신
기 ▣ |
* 종 별 : R형 복합식 수신기
* 형 별 : DV24V, 반도체식, 디지털식, LCD식(TOUCH
SCREEN)
* 사용전원 : AC220V 2.6Ah Ni-Cd BATTERY
* 사용온도 : -0℃ ~ 50℃
* 사용습도 : RH 10% ~ 90%(결로 되지 않은
조건)
* 규 격 : W 600mm X H 1900mm X D
500mm
* 최대계통 : 60계통
* 최대 중계기 수용대수 : 96 대 / 1 계통
* 감시제어 회선수 : 384삼시 / 288제어 ~ 23040감시
/ 17280제어
* D I O : 수신기 내부의 동작상태를 감시 및 제어(각종
펌프류 감시)
* 통신방식 : CAN 방식
* 통신속도 : 100K BPS(내부버스) 25K BPS(필드버스)
* 통신선 : FR-CVV-SB 1.25SQ - 2C
/ T/S CABLE 18AWG - 1Pr
* 전송방식 : CAN PROTOCOL
* 출력방식 : ROM BIOS 출력 DISPLAY :
640 * 480 조
* 작방법 : TOUCH 및 기능 SWICH
* PRINTER : 한글완성형 |
| (1) CCU (COMMUICATION
CONTROL UNIT) |
 |
 |
|
 |
* CCU - 중계기의 상태 및 정보를
수집하여 상위 MASTER에 보고하는 장치통신이
정상적으로
동작될 때 계통 LED작동 |
|

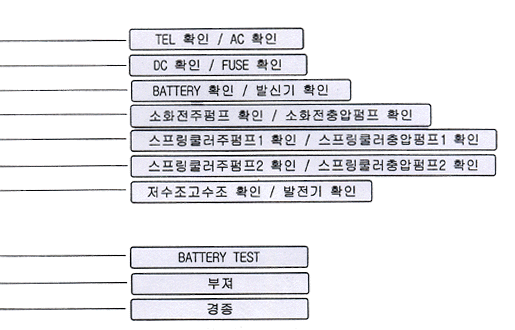

| (2) DIO (DATA
INPUT , OUTPUT) |
 |
 |
 |
* TEL 확인 - 전화가 연결이 되었을 때 확인 LED 점등
* AC 확인 - 교류전원이 정상일때 확인 LED 점등
* DC 확인 - 교류전원이 OFF 되면 DC 확인 LED 점등(BATTERY
연결시)
* FUSE 확인 - FUSE 가 단선이 되었을 때 확인 LED 점등
* BATTERY 확인 - BATTERY 가 방전되거나 연결이 안되었을 떄
확인 LED 점등
* 발신기 확인 - 발신기가 눌러졌을 때 확인 LED 점등
* 소화전주펌프 확인 - 소화전주펌프가 작동되었을 때 확인 LED 점등
* 소화전충압펌프 확인 - 소화전충압펌프가 작동되었을 떄 확인 LED 점등
* 스프링쿨러주펌프1 / 충압펌프1 확인 - 스프링쿨러 펌프1이 작동 되었을
떄 확인 LED 점등
* 스프링쿨러주펌프2 / 충압펌프2 확인 - 스프링쿨러 펌프2이 작동 되었을
떄 확인 LED 점등
* 저수조고수조 확인 - 저수조/고수조 확인 LED 점등
* 발전기 확인 - 발전기 기동 확인 LED 점등
|
|
| DIO - 수신기 내부의 상황과 펌프의
확인 정보를 전달하여 DISPLAY하며 부져 및 기타 출력을 제어한다. |
| |
| ▣ 3. 중계기
▣ |
* 사용온도 : -20℃ ~
50℃
* 사용습도 : RH 10% ~ 90%(결로되지 않은
조건)
* 규 격 : W 90mm X H 90mm X D 26mm
* 출력용량 : DC24V 1A 통신선 : FR-CVV-SB
1.25SQ - 2C / T/S CABLE 18AWG - 1Pr
* 전송방식 : CAN PROTOCOL
* 통신속도 : 25000BPS
* 접속기기 : 감지기류, 발신기, 경종, 싸이렌,알람밸브,프리액션밸브,불련가스소화설비,방배연설비등
소화관련설비전체
* 단선저항 : 10K 종단저항 : 120 (통신용)
|
| |
| ▣ 4. 비상방송용
R/P변환 UNIT ▣ |
* 기 능 : R형신호를 P형신호로
변환하여 비상방송설비를 연동시킴
* 장 착 : 수신기 내부에 장착
* 회로수 : 1 CARD당 48개의 신호변환
* 통신방식 : CAM PROTOCOL
* 최대제어 회선수 : 2048 point |
| |
| ▣ 5. 보조전원
▣ |
* 사용전원 : AC 220V
* 전류용량 : 제어전원 10A(MAX), 중계기 전원
10A (MAX) |
| |
| ▣ 6. CRT
DISPLAY SYSTEM (CONTROL DESK) ▣ |
* 최대화면수 : 250 화면(증설가능)
* COMPUTER : 586 펜티엄, RAM 32M,
HDD 3.6G
* MONITOR : 19인치 칼라 모니터
* 프린터 : INK JET 방식 80칼럼(선택사양)
* U.P.S : AC 220V 1KVA
* DISPLAY : 건물개요도, 건물평면도, 소방시설일람,
기타 그래픽 |
| |
| ▣ 7. MOSAIC
GRAPHIC PANEL ▣ |
* 타일크기 : 25 mm x
25 mm
* 타일재질 : POLY CABONATE
* 정격전압 : DC24V
* 소비전류 : LED 모듈당 30mA
* 램프색상 : LED 적색, 황색, 녹색, 백색
* GRAPHIC 표시 : 건물의 단면, 평면설비기호등(현쟝여건에
맞도록 설계제작 가능)
* 외함크기 : 수신기 높이와 일치 |
| |
| ▣ 8. 부수신반
▣ |
* 사용온도 : -20℃ ~
50℃
* 사용습도 : RH 10% ~ 90%(결로되지 않은
조건)
* 출력용량 : DC24V 1A
* 통신선 : FR-CVV-SB 1.25SQ - 2C
/ T/S CABLE 18AWG - 1Pr
* 전송방식 : CAN PROTOCOL
* 통신속도 : 25000BPS
* 접속기기 : 전화,주경종,펌프
* 단선저항 : 10K |
| |
| ▣ 9. 부표시반,
부출력반, 에레베이터제어반 ▣ |
* 사용온도 : -20℃ ~
50℃
* 사용습도 : RH 10% ~ 90%(결로되지 않은
조건)
* 출력용량 : DC24V 1A
* 통신선 : FR-CVV-SB 1.25SQ - 2C
/ T/S CABLE 18AWG - 1Pr
* 전송방식 : CAN PROTOCOL
* 통신속도 : 25000BPS
* 접속기기 : 전화,부져
* 단선저항 : 10K |
| |
| ▣ 10. P형
SYSTEM과 R형 SYSTEM의 특성 비교 ▣ |
| ◐ 개 요 ◑ |
- P형 SYSTEM은 비교적 소규모 건축물에 대응하는
방재SYSTEM으로서 신뢰성이나 안정도에 있어서는
타 SYSTEM 보다 우수한 반면 회로의 구성시
구성하고자 하는 회선수만큼의 실선이(POINT TO PINT)
필요하게 되므로 배관 배선에 많은 문제점이
뒤따른다. 그러므로, 건축물의 증축이나 개,보수시에는 기존
PANEL을 철거하고 새로이 설계제작하여야
하는 번거로움이 있다.
또한, 기기의 주요 구성부품으로 RELAY를
사용하므로 많은 공간을 필요로 한다. 따라서, 소규모
건축물에 적합하고 증축이나 보수가 없는 건물에
적합한 SYSTEM이라 하겠다.
R형 SYSTEM은 대.중.소 복합 대형건물에
이르기까지 대응되는 방재SYSTEM으로서 외부 LOCAL측과
MAIN수신기 사이에 고유 PULSE를 발생기키는
중계기를 설치하여 다량의 정보통신을 실 배선방식이
아닌 2본의 전송선로를 통한 DATA 송수신방식을
채택하므로 배관 및 배선의 절감효과 및 대형건물에서
발생하는 많은 정보량을 아무런 간선 상의문제를
발생기키지 않고 순쉽게 처리할 수 있는 SYSTEM이다.
특히, 중소단위 건물의 증축 또는 보수에 기존의
건물 모양을 손상시키지 않고 무리없이 처리할 수 있으며,
초기투자기 P형 보다 COST가 높은 단점이
있지만, 이건은 건물의 관리상 MANPOWER의 극소화로
장기적 안목으로 대처하면 역효과 현상을 일으켜,
실질적으로 R형 SYSTEM이 P형 SYSTEM보다
경제적인 면이 있음을 알 수 있다. |
| |
| ※
개략적으로 P형과 R형의 특성을 대비한다면 다음 표와 같다. |
| 구
분 |
P형 SYSTEM |
R형
SYSTEM |
비 고 |
| 항
목 |
|
조작 기능 |
* POTARY
SWITCH류
* 각종 ON,OFF,SWITCH류 |
* TEN-KEY BOARD
* LIGHT PEN
* P.C MOUSE
* TOUCH SCREEN |
조작이
용이함 |
감시 및 제어
회 선 |
제한은 없으며, 100회선 이상의
회선을 처리하기에는 많은 공간
및 배관, 배선의 공사가 복잡함
으로 일반적으로 100회선 이내
에서 선택함이 안정적이다. |
대,중,소 건물에
대응할 수 있는
회선별 R형이 구성될 수 있으므로
규모에 따라 적절하게 대응시킬
수 있다. |
적용성의
다양함 |
|
신 뢰 성 |
외부 선로의 단락이나
수신기
자체의 고장 발생시는 과다한
간선량이 CHECK문제와 작업중
SYSTEM의 전체 마비상태를
가져온다. |
외부 선로의 단락등올 발생된 고장
상태는 해당 중계기만 DOWN되므
로 타 중계기는 정상 가동되어
부분적인 DOWN이 있을 뿐
전체적으로 성상 가동할 수 있다. |
|
유지관리
및 보 수 |
장비의 고장시 국내
생산자재
이므로 손쉽게 수리 및 교환이
가능하나 회로를 이루는 LOCAL
측 및 내부 연결배선이 복잡하고
양이 많으므로 많은 시간과 인력이
소모된다. |
장비의 구성이 MODULE화 되어
있고, P.C.B별로 이상 LAMP가
부착되어 있어 손쉽게 고장부분을
발견할 수 있고 교환이 편리하다.
또한, 장비 자체가 정기적으로
SYSTEM전체를 진단하여
PRINTER에 기록하고 사전경보를
발생기키므로 항상 최적의
SYSTEM상태를 유지한다. |
|
회로의 증설
및 변경 |
건축물의 증축이나 내부구조의 변경
으로 인하여 회로가 증설되면,
LOCAL측에서 부터 수신기까지
필요한 회로 만큼의 실선이 필요
하므로 많은 문제점이 뒤따르고
수신기 또한 새롭게 제작하여야
하는 크나큰 문제점이 있다.
배선의 공사가 복잡하므로 100회로
이내에서 선택함이 안정적이다. |
건축물의 증축이나
내부구조변경
으로 인하여 회로가 증설되면,
중계기의 예비회로를 사용하거나,
기설치된 전송로에서 신호선만을
연장하여 중계기를 설치하면
되므로 건축물을 손상시키지
않고도 회로의 증설을 시행할
수 있다. |
|
배관 및 배선
공 사 비 |
회로 POINT만큼의 실선이 필요
하므로, 배관 및 배선공사비가 많고,
그에 따른 인건비도 많이 소요된다.
또한, 사후 관리 에서도 많은
MANPOWER가 필요하다. |
적은 간선수로서 다량의 정보를
처리하므로 배관 및 배선 공사비가
P형에 비해 대폭 절감되고, 사후
관리면에서도 많은 인력이 필요치
않아 P형에 비해 경제적이다. |
|
|
SYSTEM 가격 |
수신반의 가격은 R형의 경우보다
저렴하다. 그러나 P형의 경우도
SYSTEM적으로 COMPUTER를
이용하여 구성하면 별 차이는 없다. |
수신반 가격이 P형에
비해 고가인
반면, 유지관리 면에서 많은 잇점이
있다. |
|
|
| |
| ▣
1. 설비별 간선수 ▣ |
|
설비명 |
통신
선수 |
전원수 |
설비
전원 |
공통
(발신기,전화) |
표시등 |
발신기 |
전화 |
기동
램프 |
POWER |
|
발신기 |
2
|
2
|
2
|
1
|
2
|
1
|
1
|
|
|
|
소화전 |
2
|
2
|
2
|
1
|
2
|
1
|
1
|
2
|
|
|
SVP |
2
|
2
|
2
|
1
|
|
|
1
|
|
|
|
아람밸브 |
2
|
2
|
2
|
|
|
|
|
|
|
|
방화샷다 |
2
|
2
|
2
|
|
|
|
|
|
|
|
방화문 |
2
|
2
|
2
|
|
|
|
|
|
|
|
배연창 |
2
|
2
|
2
|
|
|
|
|
|
2
|
HALON
및 Co₂ |
2 |
2 |
2 |
|
|
|
1 |
|
|
|
배연담파 |
2
|
2
|
2
|
|
|
|
|
|
2
|
|
분산형방송 |
2 |
|
|
|
|
|
|
|
|
|
화재부표시기 |
2
|
2
|
|
1
|
|
1
|
1
|
|
|
|
| * 표시등 전원을 중계기 설비전원으로 사용할 수 있으며 표시등
공통이 기동램프 공통으로도 사용 할 수 있다. |
| |
| ▣
2. 회로 용량표 ▣ |
| 계 통 |
4 |
8 |
12 |
16 |
20 |
24 |
1걔통당 최대
접속 중계기수 |
96 |
96 |
96 |
96 |
96 |
96 |
|
회로수(MAX) |
384 |
768 |
1162 |
1536 |
1920 |
2304 |
|
입력수(MAX) |
1536 |
3072 |
4608 |
6144 |
7680 |
9216 |
|
출력수(MAX) |
1152 |
2304 |
3456 |
4608 |
5760 |
6912 |
|
입출력수(MAX) |
2688 |
5376 |
8064 |
10752 |
13440 |
16128 |
|
부출력POINT |
2048 |
4096 |
|
|
|
|
|
| |
| ▣
3. 보조전원반 전류용량 ▣ |
|
번 호 |
설 비 명 |
기 기 명 |
기 본 |
동 작 |
| 1 |
자 탐 |
경종 |
|
50 |
|
표시등 |
50 |
50 |
| 2 |
알람밸브 |
싸이렌 |
|
100 |
| 3 |
프리액션밸브 |
싸이렌 |
|
100 |
|
솔레노이드밸브 |
|
300 |
|
SVP전원등 |
20 |
20 |
|
SVP기동확인등 |
|
20 |
|
SVP연동회로 |
40 |
40 |
| 4 |
배연설비 |
댐퍼모터 |
|
300 |
|
상시등 |
40 |
40 |
|
기동확인등 |
|
40 |
|
연동회로 |
|
40 |
| 5 |
방화샷더 |
기동 |
|
30 |
|
기동확인등 |
|
40 |
| 6 |
배연창 |
기동 |
|
30 |
|
기동확인등 |
|
40 |
| 7 |
모자이크반 |
연동/회로 |
|
20 |
| 8 |
비상방송 |
연동/회로 |
|
20 |
| 9 |
지도표시반 |
연동/회로 |
|
20 |
| 10 |
CRT DISPLAY |
연동 |
10 |
10 |
| 11 |
R형 수신기 |
연동 |
20 |
20 |
| 12 |
기 타 |
연동 |
20 |
20 |
| 소
계 |
|
240 |
1350 |
|
| |
| ▣
4. 배선 공사 참고 자료 ▣ |
(1)
실드 선의 규격,특성
-
현재 국내에서 생산되고 있는 실드 선은 여러 종류가 있으나 소방기술 기준에 관한 내열
배선의
규정에
적합한 것으로는 아래와 같다.
| 전선의 명칭
|
영문기호 |
차폐방식 |
| 제어용 가교 폴리에틸렌
절연 비닐 쉬스 케이블 |
CCV-S |
동테이프 차폐 |
| 제어용 가교 폴리에틸렌
절연 비닐 쉬스 케이블 |
CCV-SB |
동선편조 차폐 |
| 난연성 비닐절연 비닐
쉬스 케이블 |
FR-CVV-SB |
동선편조 차폐 |
| 내열성 비닐절연 내열성
비닐 쉬스 케이블 |
H-CVV-SB |
동선편조 차폐 |
|
| |
(2)
차폐방식의 특성
| 차폐방식 |
구 조 |
특 징 |
| 테이프차례(S) |
동
또는 알미늄 테이프등을
피차 폐차위에 감는 방식 |
1.
가격이 저렴 |
| 2.
유연성, 굴곡성이 없다. |
| 3.
접지가 용이하다. |
| 편조차폐(SB) |
가느다란
동선 여러가닥을
직조한 방식 |
1.
구조적으로 매우 안정 |
| 2.
굴곡성이 뛰어나다. |
| 3.
실드효과가 우수 |
|
| |
(3)
실드선의 시공방법
1) 공사방법
- 신호 전송선로는
전자유도를 방지하기 위하여 차폐리를 한 것이지만 차폐 처리부분을 서로 연결하여
접지하지
않는 경우에는 방해전자파의 전자 유도에 실드 효과를 기대 할 수 없으며, 경우에 따라서는
일반
전선보다 노이즈의 간섭을 더 많이 받게 된다. 실드선으 차폐부분은 그림과 같이 서로 접속하고
수신기에서
별도로 접지하여야 노이즈차폐가 되며, 이때 차폐선은 함체 또는 배관부분 등에 접촉되지
않도록
처리하여야 한다.
2) 트위스트 페어선의 특성
- 통신선로의
상호간에 발생하는 전자유도는 신호전송선로 2가닥을 서로 꼬아서 방해를 발생하는
자계를
서로 상돼시키는 방법이 가장 효율적이므로 트위스트 페어 케이블을 주로 사용한다.
트위스트
케이블을 사용할 경우에 꼬여진 한 구역에서 발생하는 방해 자계는 플래밍의 오른손
법칙에
따라 우측으로 회전하는 방향으로 기전력이 발생하며 인접한 다른 구역에서 발생한 기
전력과
+,- 합해져서 이 두 영역의 기 전력은 서로 상쇄된다. 일정 거리 당 꼬인 부분이 적절히
배치된
경우에 상기의 상호 상쇄 작용에 의하여 자체발생 노이즈는 대부분 제거되므로 인접한
타
통신선이나 전화선로에 비화등의 통신 장애 발생을 막을 수 있다.
3) 결선공사시 유의사항
가. 중계기
통신선 및 전원을 포함한 모든 간선에 대한 대지간 선로 절연저항은 50M이상 되어야 한다.
나. 신호
전송용 케이블은 CAN PROTOCOL 방식에 사용되는 신호전송선로로써 CAN통신을 수행할
때
LOCAL에
설치되는 중계기간에 외부로부터 유도되는 NOISE에 의하여 변화가 발생되지 않도록
하기
위하여 사용되는 케이블이어야 한다.
[
국내에서 생산되는 소방 기술기준에 적합한 케이블 ]
①
CCV - S 동테이프 차폐
②
CCV - SB 동선 편조 차폐
③
FR-CVV-SB 동선 편조 차폐
④
H-CVV-SB 동선 편조 차폐
다. 통신은
RX TX를 명확하게 구분하여 결선 중계기 전원선 및 설비전원 +,-를 명확하게 구분하여
결선하여야
한다. |
| |
| ▣
5. 통신 CABLE 사양 ▣ |
1. 용 도
- R 형 SYSTEM의
통신에 사용되는 신호전송 선로로서, 외부로부터 유도되는 NOISE의 유입을 막고
자체의
고주차 세력으로 인하여 타 장비에 장애가 발생하지 않도록 한다.
2. 형 별 : FR-CVV-SB
1.25 * 1 Pr TWISTED CABLE
3. 내열성능 : KSC3328
- 600 V HEAT - RESISTANTE PVC INSULATED WIRES
4. 차폐방식 : 동선 편조 차폐
5. 케이블외경 : 약 9.5mm
6. 절연저항 : 50MΩ /km(20℃
기준)
7. 도체저항 : 50MΩ /km(20℃
기준)
8. 계산중량 : 90kg/km
9. 꼬임횟수 : 10 - 20
회 /m당
10. 표준조장 : 300M
11. 특성
1) 내,외부 전자기파
간섭에 대한 효율적 차폐 기능
2) NOMAL MODE
NOISE 를 상쇄 시켜주는 기능
(1.2mm전선을
미터당 10회 이상 꼬아서 SHIELD 처리함)
12. 성능비교
- TWIST CABLE은 + 전원
B측의 전선과 - 전원 특의 전선 길이가 같으므로 길이 차이에 의한
노이즈가
없고 차체발생 기전력도 꼬인 부분에서 서로 상쇄되며, 외부유도 노이즈는 차폐 편조에서
흡수하여
제거한다.
13. 사용범위 : R 형 수신기와 중계기간
또는 아날로그 감지기간의 신호전송용 |
| |
| [ 방재설비별 입출력산정
기준 ] |
| 설비명 |
기기명 |
회로명 |
입출력구분
|
입출력수 |
비 고 |
자
탐
설
비 |
PIT,계단감지기 |
지구화재 |
입력 |
1 |
감지기수와 무관하며 회로별로 산정함. |
|
발신기SET |
지구 |
입력 |
1 |
발신기 수령과 동일. 단 별도회로로
구성된 지구감지기는 구역당 1회로임 |
| 경보 |
출력 |
1 |
경종숫자와 무관하며 1개층당 1회로로
산정함. |
소
화
설
비 |
알람밸브 |
작동표시 |
입력 |
1 |
밸브 수량과 동일 |
| 템퍼스위치 |
작동표시 |
입력 |
1 |
밸브 수량과 동일(템퍼스위치 설치시) |
| 싸이렌 |
경보 |
출력 |
1 |
싸이렌수와 무관하며 회로별로 산정 |
|
SVP감지기 |
지구화재
A,B |
입력
|
2
|
감지기수와 무관하며
회로별로 산정함 |
|
프리액션밸브 |
밸브개방 |
입력 |
1 |
밸브 수량과 동일 |
| 밸브주의 |
입력 |
1 |
밸브 수량과 동일(템퍼스위치 설치시) |
| 방출기동 |
출력 |
1 |
밸브 수량과 동일 |
| 싸이렌 |
출력 |
1 |
싸이렌수와 무관하며 회로별로 산정 |
| 하론 감지기 |
작동표시
A,B |
입력 |
2 |
하론방출구역수 X 2 |
|
하론방출 |
방출표시 |
입력 |
1 |
하론방출구역수와 동일 |
| 방출기동 |
출력 |
1 |
하론방출구역수와 동일 |
| 싸이렌 |
출력 |
1 |
싸이렌수와 무관하며 회로별로 산정 |
| 소방용물탱크 |
저수위
표시 |
입력 |
1 |
물탱크 수량과 동일 |
| |
담파 |
지구화재 |
입력 |
1 |
제연 구역에 따라 산정함 |
| 급기작동 |
입력 |
1 |
담파 수량과 동일 |
| 배기작동 |
입력 |
1 |
| 기동 |
출력 |
1 |
감지기 회로수와 동일 |
| 방화문감지기 |
지구화재 |
입력 |
1 |
감지기수와 무관하며 회로별로 산정함 |
|
방화문 |
작동확인 |
입력 |
1 |
방화문수량과 동일 |
| 기동 |
출력 |
1 |
감지기 회로수와 동일 |
| 방화샷다감지기 |
지구화재 |
입력 |
1 |
감지기수와 무관하며 회로별로 산정함 |
|
방화샷다 |
작동확인 |
입력 |
1 |
방화샷다수량과 동일 |
| 기동 |
출력 |
1 |
감지기 회로수와 동일 |
|
| ※ 상기 입출력 회로수는 외부기기사양 및
SYSTEM의 구성에 따라 변경될 수 있음. |
