| 가. 방호구역 및
가스량 - 별첨 NAF-SⅢ 용량 계산서를 참조한다. |
| |
나. 설치방식
- 전역 방출 방식 : 전기실, 발전기실, 밧데리실, 중앙감시실,
전산실, 교환실, 방재센타 등 용기실을
설치하여 배관을 통해서 방출한다. |
| |
다. 기기사양
1) 약제 저장 용기 - 한국고압가스안전관리공사의 합격품이어야
한다.
| 용 기 |
약 제 량 |
용기개방장치 |
비 고 |
| 고압용기 68 LIT |
NAF S III 50KG |
자동(가스식)
수동 |
용기밸브 및 니들밸브 포함 |
2) 기동용기 - 한국고압가스안전관리공사의 합격품이어야
한다.
| 용 기 |
약 제 량 |
용기개방장치 |
비
고 |
| 고압용기 1 LIT |
NAF S III 가스
0.65KG |
자동
- 전자변 개방 |
기동용기함, 릴리프밸브
전자변 압력스위치 개방 |
3) 선택밸브
- NAF-SⅢ 가스에 의한 개방 및 수동으로
인한 개방을 겸한 고압밸브로서 내압시험 250KG/㎠ 이상
견디어야 하며
담당 방호구역마다 설치하고 방호구역 표지판을 설치한다.
4) 분사헤드
- 소화약제가 방호구역에 균일하게 방사되도록
오리피스 구경을 배관마찰 손실 계산에 의거 선정하여
설치한다.
(참조 : 컴퓨터 계산 프로그램을 활용 할 수 있음 )
5) 기동장치
가) 자동식 - 화재감지기 수신반에 의거
나) 수동식 - 조작함 누름버튼 선택밸브의
수동조작에 의한 방식
6) 작동설명판 - 용기실내에는 작동설명판, 위험표시판을
설치한다. |
| |
라. 배관사항
1) 배관의 재질은 KDS 3625 SCH# 40 이음매 없는 아연도
강관으로 용접 이음한다.
2) 용기주위의 배관 : 첫 방출시의 충격응 고려하여 용기 및 집합관등을
견고히 지지한다.
3) 배관의 지지 : 배관하증을 견딜수 있고 배관의 설치 위치에서
안전하게 지지할수 있으며 가스 방출시
배관의 흔들림이 없어야 하므로 앵클 50 x 50 x 6t 이상으로 BRACKET (L-TYPE)로
제작하여 설치한다. |
| |
마. 시 험
1) 수압시험 또는 기압시험
가) 수압시험 또는 기압시험은 그 일부 또는
전 배관에 대해 은폐 되메우기전에 다음표의 수압 또는
기압에 의해 시험을 하고 배관에서는 누수/누기를 감시한다. 그리고 최소 유지시간은 수압시험의
경우 60분, 기압시험시 10분으로 한다.
| 시험구분
|
선택밸브가
있을때 |
선택밸브가
없을때 |
| 소화설비의
종류 |
용기출구로부터
선택밸브까지 |
선택밸브로부터
말단분사헤드까지 |
용기출구로부터
말단분사헤드까지 |
| NAF
S III |
25kg/㎠ |
35 |
35 |
최고
사용압력(초기압력강화
계산을 하여 얻은깞) x 1.1 |
| 45kg/㎠ |
40 |
40 |
나) 가스방출 시험
- 각 방호구역
또는 방호대상물마다 설치되어 있는 수동 기동장치를 조작하고 자동기동장치에 있어서는
감지기를
작옫 시켰을때 소정 음량의 음향정보 장치가 울린후에 방출용 스위치를 조작했 을 경우
방호구역
또는 방호대상물에 적용하는 선택 밸브가 정확 하게 작동 하고 분사헤드에서 가스가
방출되지
않으면 아니된다. 이 경우 방호 구획의 출입구등에 설치된 "NAF SⅢ가스 방출증" 표시등이
정확하게
점등하지 않으면 아니된다. 다만, 42 ㎏/㎠ 가압의 NAF-SⅢ를 사용 하는 것에 있어서는
약제량의
1/30이상 의 이산화탄소를 각구역으로 방출한다. |
| |
 |
| |
- NAF S-III 팩케이지는 다른 할로겐 화합물보다 뛰어난
소화력과 적용의 편리성, 저독성 등을 고려해 볼 때
매우 다양한 화재에 안전하게 사용할 수 있습니다. 이
시스템은 NAF S-III를 압축액화하여 고압가스
용기에 충전하고 다시 질소로 가압하여 용기에 저장하며
제어반, 조작부, 방출구 등을 갖는 불연구조인
캐비넷에 팩케이지화 시킴으로써 국부적인 시설로 집중 소화가
가능한 경제적인 소화 시스템입니다. |
| |
| ■

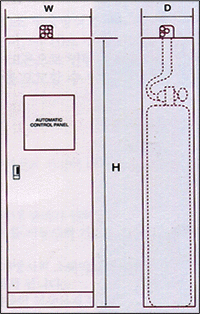

사양 (Specification) |
| 모델번호 |
KDPN-1 |
KDPN-2 |
| Dimension |
450(W)
x 1900(H) x 400(D) |
650(W)
x 1900(H) x 400(D) |
| 실린더갯수 |
1Bottle(50kg) |
1Bottle(50kg
x 2) |
| 재질 |
SS41
1.6 t |
| 색상 |
Maker
Standard |
| Power |
AC 110V/220V
, 50 ~ 60 Hz |
| Rated |
DC 24V±20% |
| EM. Power |
Ni-Cd
Battery DC-24V 1.2AH |
|
| |
| ■
NAF S-III 약제의 우수성 |
-
환경문제 해결 (EPA 등재)
-
소화성능 (NFPA 등재)
-
호환성(드롭-인 방식 적용)
-
경제성 |
|
 |
|
