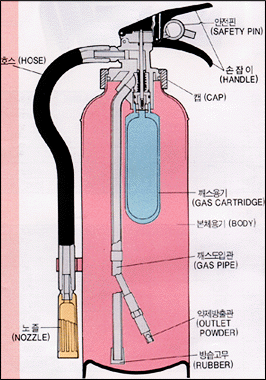

소방설비의 종류     소화설비 기술자료     경보설비 기술자료     피난설비 기술자료     소화용수설비 자료     소화활동설비 자료     소방설비 참고자료       (1) 축압식분말소화기 - 본체용기는 강판기가 많고 내면에 내식 도장이 되어 있다. 용기내에는 규정량의 소화약제와 함께    압력원인 질소 가스가 충전되어 있다. 용기 내 압력을 확인 할 수 있도록 지시 압력계가 부착되어    사용 가능한 범위가 녹색으로 명시되어 있다. 이 녹색의 범위는 7.0~9.8(kg/㎠)로 되어 있다. 사용시    소형 소화기는 레버를 쥠으로서 밸브가 개방되어 방사된다. 대형 소화기는 핸들의 조작에 의해 밸브를    열고 노즐레버를 쥠으로서 방사되며 레버의 조작에 의해 반복 방사가 가능한 구조로 되어 있다.    ▣ 축압식분말소화기의 특징    ▣ 축압식분말소화기의 구조도 ① 소화기 내부압력이 지시압려계를 보는 것만으로 알수     있어 별도의 점검이 필요하지 않습니다. ② 질소(N₂)를 사용하므로 온도변화에 따른 압력변화가     적어 소화능력이 탁월합니다. ③ 축압식소화기는 분말전체에 압력이 걸리므로 항상     한전한 소화기입니다. ④ 축압식은 외부로부터 습기가 절대로 들어가지 않아     약제가 응고될 염려가 없습니다. ⑤ 레바를 누르면 방사, 놓으면 차단이 되므로 유효한     소화 활동이 가능합니다. ⑥ 방사능력이 강하고 방사거리가 길기 때문에 높은     소화력을 가집니다. ⑦ 호스걸이가 고정되어 있어서 호스 및 호스걸이의     이탈을 막을수 있습니다.(특허)    ▣ 축압식분말소화기의 사양 형 능 력 단 위 총중량 약제중량 방사시간 방사거리 높 이 외 경 축압식-1.5KG A:2, B:3, C:적응 3.08 KG 1.5 KG 9~11 초 4~5 M 355 mm 125 mm 축압식-2.5KG A:2, B:4, C:적응 4.3 KG 2.5 KG 11~13 초 4~5 M 395 mm 135 mm 축압식-3.3KG A:3, B:4, C:적응 5.3~5.6 KG 3.3 KG 9~13 초 4~5 M 444 mm 145 mm 축압식-4.5KG A:4, B:5, C:적응 6.7~7 KG 4.5 KG 18~23 초 4~6 M 569 mm 155 mm 축압식-20 KG A:10, B:20, C:적응 34.4 KG 20 KG 25~27 초 5~7 M 778 mm 319 mm   (2) 가압식소화기 - 본체용기는 강판제(소형 소화기에는 알루미늄제 또는 함성수지제의 것이 있다)이고 내면에 내식도장이    가공 처리되어 있다. 본체용기에는 규정량의 소화 약제가 충전되어 있으므로 압력원의 가압용 가스    용기는 본체용기의 외부 혹은 내부에 장치되어 있다. 가압용 가스로서는 소형 소화기용에는 이산화    탄소가 대형 소화기에는 이산화탄소 혹은 질소 가스가 사용된다. 또한 질소 가스용기는 외부가스    도입관에 의해 본체 용기와 접속되며 강압용 압력 조정기를 사용하는 것이 많다. 본체 용기내에는 가스    도입관, 사이폰관이 장치되어 있는데 특히 소형 소화기의 것에는 그 선단에 분말의 막힘을 방지하는    장치가 부착되어 있는 것이 많다. 사용에 있어서 레버 또는 누름쇠를 조작하여 가압용 가스용기의 봉판을    파괴하거나 혹은 밸브를 열고 가스를 본체용기내에 도입하여 가압 방사하는 것이다. 소형 소화기에는    방지를 도중에 정지할 수 있는 개폐밸브 방식과 정지할 수 없는 개폐식의 것이 있다.    대형 소화기는 노즐 부분에서 개폐 조작을 하는 구조로 되어 있다.    ▣ 가압식소화기의 특징    ▣ 가압식소화기의 구조도 ① 소화기 내부에 반영구적인 Co₂카트리지를 사용     하므로 가스누출이 전혀 없습니다. ② 재생용 Co₂카트리지를 사용하므로 영구적 사용이     가능합니다. ③ 가압식소화기는 분말전체에 충분한 압력이 걸리므로     항상 안전합니다. ④ 외부로부터 습기가 절대로 들어가지 않아 약제가     응고되지 않습니다. ⑤ 용기의 재질이 두꺼워 수명이 아주 오래갑니다. ⑥ 방사능력이 강하고 방사거리가 길기 때문에 높은     소화력을 가집니다.    ▣ 가압식소화기의 사양 형 능 력 단 위 총중량 약제중량 방사시간 방사거리 높 이 외 경 가압식-1.5KG A:2, B:3, C:적응 4.1 KG 1.5 KG 9~11 초 2~3 M 355 mm 125 mm 가압식-2.5KG A:2, B:4, C:적응 5.64 KG 2.5 KG 11~12 초 3~4 M 395 mm 135 mm 가압식-3.3KG A:3, B:4, C:적응 7.1 KG 3.3 KG 12~15 초 3~5 M 444 mm 145 mm 가압식-4.5KG A:4, B:5, C:적응 9 KG 4.5 KG 15~18 초 3~5 M 569 mm 155 mm 가압식-20 KG A:10, B:20, C:적응 61 KG 20 KG 32~34 초 6~8 M 778 mm 319 mm   (3) ABC분말소화기 약제 - 분말(ABC, NH₄, H₂, PO₄)소화약제 : 인산 알미늄을 주성분으로 하여, 건조 시킨 미분말을 실리콘    수지등에 의해 방습처리를 가한 것으로 담홍색으로 착색되어 있다. 방시된 약제는 연소면의 피복에    의한 질식, 억제 작용에 의해 보통 화재 및 유류화재에 적응한다. 또한 약제는 전기의 불량도체이므로    전기화재에도 적응한다. 그리고 이 소화 약제는 다른 종류의 분말 소화 약제와는 화학성질이 다르므로    혼합하지 않도록 주의한다. 서울시 동대문구 경동시장로9나길 22, 201(제기동)    Tel : 02) 2233-0012~3    Fax : 02) 2236-6200
